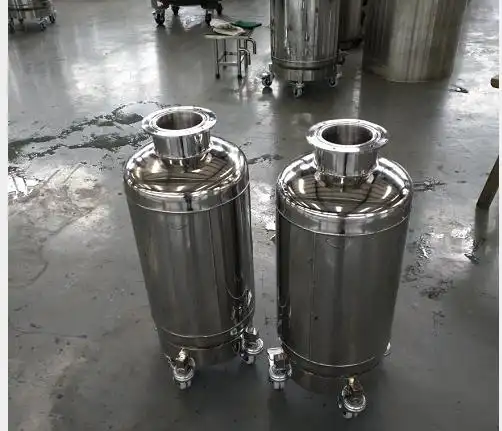

液氮冷阱(LN? Cold Trap)的核心作用就像一個設置在真空管路中的 “智能冰柜” 。它利用液氮的極低溫(-196°C或77K)，主動捕獲和凍結真空系統中那些不希望存在的、會對系統和工藝造成危害的可冷凝蒸汽和氣體，從而實現：

　　獲得更清潔的真空環境

　　保護真空泵并提高其效率

　　獲得更低的極限壓力(更高的真空度)

　　詳細作用解析

　

　1. 捕獲可冷凝蒸汽，保護真空泵并獲得清潔真空

　　這是液氮冷阱主要的作用。

　　問題來源：在真空系統(尤其是鍍膜、蒸鍍、干燥、冷凍干燥等工藝)中，經常會產生大量的可冷凝蒸汽，例如：

　　水蒸氣 (H?O)：來自大氣殘留、腔室壁或樣品表面的解吸。

　　有機溶劑蒸汽：如油擴散泵的工作液(硅油或烴類油)、前級泵的泵油蒸汽、或工藝過程中使用的溶劑。

　　其他工藝蒸汽：某些特殊工藝中產生的物質。

　　危害：如果這些蒸汽直接進入機械泵(如旋片泵)或擴散泵：

　　污染泵油：蒸汽會冷凝在泵腔內，與泵油混合，使泵油乳化、變質、粘度增加，導致潤滑性能下降、密封效果變差。

　　損壞泵體：對于機械泵，水蒸氣等可能在泵內發生“氣鎮”無法完全排除的冷凝，引起腐蝕和銹蝕。

　　污染真空腔室：油蒸氣會從泵返流到高真空腔室，在樣品或基片上形成一層看不見的油膜，嚴重影響鍍膜質量、表面分析和半導體工藝的成品率。這被稱為“碳氫污染”。

　　冷阱的解決方案：液氮冷阱被安裝在泵和真空腔室之間。所有從腔室流向泵的氣體必須經過冷阱。當這些蒸汽遇到-196°C的冷阱內壁時，其飽和蒸氣壓急劇下降，瞬間從氣態直接凝固成固態(凝華)，像“霜”一樣附著在冷阱壁上，從而被有效地捕獲和移除，無法到達并污染真空泵。

　　2. 大大提高抽速，獲得更低的極限壓力

　　原理：真空系統的極限壓力終是由系統中氣體的分壓力總和決定的。可冷凝蒸汽(尤其是水蒸氣)是在中高真空段主要的殘留氣體。

　　冷阱的效果：冷阱通過凍結水蒸氣、油蒸氣等，將它們從氣相中地移除，極大地降低了它們在系統中的分壓力。這使得真空泵可以專注于抽除不可冷凝的氣體(如N?, O?, Ar等)，從而能夠輕松地將系統抽到比不使用冷阱時低1到2個數量級的極限壓力(例如，從10?? Pa提升到10?? Pa或更高)。

　　3. 充當高效障板(Baffle)

　　對于油擴散泵和油增壓泵系統，冷阱通常與一個障板集成或本身就是障板。

　　功能：它不僅冷卻和捕獲來自腔室的蒸汽，更重要的是有效地阻擋擴散泵加熱產生的油蒸氣向上返流到高真空腔室。任何試圖向上運動的油分子碰到超低溫的冷阱表面都會被凍結，從而保證了高真空側的清潔。這是獲得無油超高真空環境的一種經濟有效的方法。

　　液氮冷阱的主要構成

　　一個典型的液氮冷阱通常包括：

　　外壁：與真空管道連接，通常室溫。

　　內膽/冷頭：用于灌注液氮的容器，其外表面是真正起到冷卻作用的超低溫表面。

　　高效絕熱層：通常為真空夾層(像保溫瓶一樣)，大限度地減少液氮的蒸發損失和防止外壁結霜。

　　擋板設計：內部有曲折或百葉窗式的擋板，增加氣體與冷壁的接觸概率，同時防止輻射傳熱，提高捕獲效率。

　　注入口和排氣口：用于添加液氮和排出蒸發的氮氣。

　　應用場景

　　液氮冷阱廣泛應用于所有對油污染和極限真空度有要求的領域：

　　電子束蒸發鍍膜、熱蒸發鍍膜

　　分子束外延 (MBE)

　　掃描電子顯微鏡 (SEM)、電子顯微鏡 (TEM) 的樣品制備

　　冷凍干燥機 (Lyophilizer)

　　高能物理實驗裝置

　　表面科學分析系統(如XPS, AES)

　　優點與缺點

　　優點：

　　冷卻溫度極低，捕集效率非常高。

　　氮氣是惰性氣體，不會引入新的污染。

　　相對其他低溫制冷機，初始成本較低。

　　缺點：

　　需要持續消耗液氮，運行成本較高。

　　需要人工頻繁補充液氮，自動化程度低。

　　如果設計或操作不當，可能導致空氣中氧氣液化積聚在冷阱內，有安全隱患(與有機物混合可能形成爆炸物)。

　　總結

　　液氮冷阱是真空系統的“守護神”和“清道夫”。它通過其強大的低溫捕集能力，主動凈化了真空環境，保護了昂貴的心臟——真空泵，并終助力獲得更高純度、更高真空度的工藝條件，是許多高端真空應用中不可或缺的關鍵部件。

---
