在化工、制藥、材料合成等領域，許多化學反應需要在低溫環境下進行，以確保反應的選擇性、收率和安全性。低溫反應釜作為實現低溫化學反應的關鍵設備，其性能的優劣直接影響反應的效果。而夾套分布器作為低溫反應釜的重要組成部分，在熱量交換和溫度控制中起著至關重要的作用。本文將詳細解析低溫反應釜夾套分布器的工作原理。

　　一、低溫反應釜與夾套結構概述

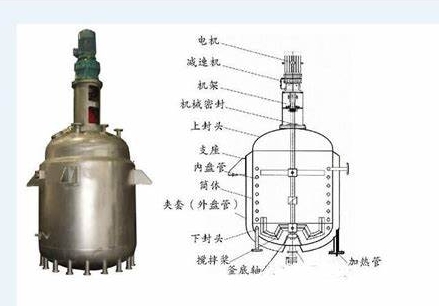

　　低溫反應釜通常由內筒體、夾套、攪拌系統、溫度控制系統等部分組成。夾套是套在反應釜內筒體外部的一層中空結構，其作用是為冷卻介質(如液氮、低溫鹽水、乙二醇溶液等)提供流動通道，通過冷卻介質與內筒體的熱交換，實現對反應物料的溫度控制。夾套分布器則安裝在夾套的入口或內部，用于將冷卻介質均勻地分布到夾套的各個區域，確保熱交換的均勻性和高效性。

　　二、夾套分布器的主要作用

　　(一)均勻分布冷卻介質

　　冷卻介質進入夾套時，若分布不均勻，會導致夾套不同區域的溫度差異較大，進而影響反應釜內物料溫度的均勻性。夾套分布器通過特殊的結構設計，將冷卻介質均勻地分配到夾套的各個通道或流道中，使冷卻介質能夠在夾套內均勻流動，提高熱交換效率。

　　(二)控制冷卻介質的流速和流型

　　不同的化學反應對冷卻介質的流速和流型有不同的要求。夾套分布器可以根據反應的需要，調節冷卻介質的流速，使其在夾套內形成層流或湍流狀態。層流狀態適用于對溫度控制精度要求較高的反應，而湍流狀態則可以提高熱交換速率，適用于需要快速降溫的反應。

　　(三)減少壓力損失

　　冷卻介質在夾套內流動時，會受到摩擦阻力和局部阻力，導致壓力損失。夾套分布器的合理設計可以減少冷卻介質的壓力損失，確保冷卻介質能夠以較低的能耗在夾套內循環流動。

　　三、夾套分布器的工作原理

　　(一)冷卻介質的輸入與分配

　　冷卻介質由外部的制冷系統(如低溫循環泵、制冷機組等)提供，通過管道輸送到夾套分布器。夾套分布器根據其結構形式，將冷卻介質均勻地分配到夾套的各個入口或流道中。常見的夾套分布器結構形式包括多孔板分布器、環形分布器、支管式分布器等。

　　1. 多孔板分布器

　　多孔板分布器是在夾套的入口處設置一塊帶有均勻分布孔的多孔板。冷卻介質通過多孔板時，由于孔的節流作用，使冷卻介質均勻地分布到多孔板后的夾套空間中。多孔板的孔徑、孔數和孔的分布方式根據夾套的尺寸和冷卻介質的流量進行設計，以確保冷卻介質的均勻分布。

　　2. 環形分布器

　　環形分布器是在夾套的入口處設置一個環形的腔體，冷卻介質先進入環形腔體，然后通過環形腔體上的均勻分布的孔或縫隙進入夾套的各個流道。環形分布器可以使冷卻介質在環形腔內形成均勻的壓力分布，從而確保進入夾套流道的冷卻介質流量均勻。

　　3. 支管式分布器

　　支管式分布器是將夾套的入口管道分成多個支管，每個支管均勻地分布在夾套的周向或軸向位置。冷卻介質通過各個支管進入夾套的不同區域，實現冷卻介質的均勻分布。支管式分布器適用于夾套尺寸較大或需要分區控制溫度的反應釜。

　　(二)冷卻介質在夾套內的流動與熱交換

　　冷卻介質進入夾套后，在夾套分布器的作用下均勻地分布到各個流道中。冷卻介質沿著夾套的內壁或設置的導流板流動，與內筒體進行熱交換。內筒體中的反應物料通過器壁將熱量傳遞給冷卻介質，冷卻介質吸收熱量后溫度升高，然后通過夾套的出口返回制冷系統進行降溫，形成一個循環冷卻過程。

　　在冷卻介質流動過程中，夾套分布器的結構設計會影響冷卻介質的流型和流速。例如，在夾套內設置導流板可以引導冷卻介質的流動方向，增加冷卻介質與內筒體的接觸面積，提高熱交換效率;合理設計夾套的流道截面尺寸可以控制冷卻介質的流速，避免流速過高導致壓力損失過大或流速過低影響熱交換效果。

　　(三)溫度反饋與控制

　　為了實現對反應釜內溫度的精確控制，通常在反應釜內和夾套的進出口處設置溫度傳感器，實時監測反應物料的溫度和冷卻介質的溫度。溫度控制系統根據溫度傳感器的反饋信號，調節制冷系統的輸出功率和夾套分布器的流量控制裝置(如閥門)，從而實現對冷卻介質流量和溫度的動態調整，確保反應釜內的溫度穩定在設定范圍內。

　　四、影響夾套分布器工作效果的因素

　　(一)分布器結構設計

　　分布器的結構形式、孔徑大小、孔數、分布方式以及導流板的設置等都會直接影響冷卻介質的分布均勻性和流動狀態。合理的結構設計是確保夾套分布器工作效果的關鍵。

　　(二)冷卻介質的性質

　　冷卻介質的粘度、密度、導熱系數等物理性質會影響其在夾套內的流動阻力和熱交換效率。例如，粘度較高的冷卻介質在流動時壓力損失較大，需要更大的泵送功率，同時也會影響其分布均勻性。

　　(三)反應釜的操作條件

　　反應釜的工作壓力、溫度、攪拌速度等操作條件也會對夾套分布器的工作效果產生影響。例如，攪拌速度的提高可以增加反應物料的湍流程度，促進熱量傳遞，但同時也可能影響冷卻介質在夾套內的流動狀態。

　　(四)安裝與維護

　　夾套分布器的安裝位置是否正確、密封是否良好以及定期的維護保養(如清洗、檢查堵塞情況等)都會影響其工作性能。如果分布器安裝不當或出現堵塞，會導致冷卻介質分布不均勻，影響熱交換效果。

　　五、結論

　　低溫反應釜夾套分布器通過合理的結構設計，將冷卻介質均勻地分布到夾套的各個區域，實現了冷卻介質在夾套內的均勻流動和高效熱交換，從而確保了反應釜內溫度的均勻性和穩定性。了解夾套分布器的工作原理，對于優化低溫反應釜的設計、提高化學反應的質量和效率具有重要意義。在實際應用中，應根據反應的具體要求，選擇合適的夾套分布器結構形式，并合理控制反應釜的操作條件，做好分布器的安裝與維護工作，以充分發揮其作用。

---
